• Cables de "Y". Puenteo y paralelos de señal

    Con mucha frecuencia se repiten en el foro las mismas preguntas respecto de cable o adaptadores de "Y", así como sobre conexiones en paralelo para obtener una o más copias de una misma señal. Intentaremos en esta referencia explicarlo de la forma más sencilla posible.

    Para obtener una o más copias de una señal (por ejemplo, para distribuir la señal de un mezclador a diversas cajas auto-amplificadas o amplificadores de potencia) recurrimos a realizar conexiones en paralelo. Para ello sencillamente conectamos en paralelo cada terminal (pin) de los conectores. Es decir los 1 con los 1, los 2 con los 2 y los 3 con los tres. Cuando dividimos una señal en dos de esta manera, se suele hablar de un cable o conexión de "Y", ya que la división de una señal en dos tiene esta forma. Contrariamente a lo que pueda parecer, un cable de "Y" no es ninguna chapuza, sino una manera correcta de divivir la señal. De hecho cuando en una caja auto-amplificada o un mismo canal de un amplificador de potencia encontramos un conector de entrada y otro para puenteo, ambos están sencillamente en paralelo.

    En la siguiente ilustración podemos ver una conexión esquemática de "Y" desde un XLR balanceado de salida a dos XLRs balanceados de entrada:



    En la siguiente ilustración podemos ver una conexión de lo que sería un cable de "Y" con la anterior conexión:


    De igual manera podemos hacerlo de un conector de 1/4" (el mal llamado jack) balanceado (TRS, tip-ring-sleeve) poniendo en paralelo cada uno de los terminales. La punta (tip) con la punta, el anillo (ring) con el anillo y la malla (sleeve) con la malla:


    Esto puede hacerse tanto con conectores balanceados como con conectores no balanceados. Seguimos sencillamente conectando pin a pin. A continuación podemos ver como sería con un 1/4" no-balanceado y con un conector RCA (Cinch, Phono):



    Para dividir la señal en más de una copia, podemos recurrir a un "latiguillo" (en inglés, pigtail) en el que vamos poniendo en paralelo conectores de entrada uniendo pin a pin con un trozo corto de cable:

    Límites

    No es posible hacer un número infinito de conexiones en paralelo. El número máximo de veces que se puede dividir una señal lo va a determinar la impedancia de salida del mezclador (u otro dispositivo desde el que salga la señal) y la impedancia de entrada del amplificador de potencia (u otro dispositivo al que lleguen las copias de las señales). La recomendación más común para evitar la degradación de la respuesta en frecuencia es que la impedancia total de entrada (Zin.total) se mantenga como mínimo en un valor diez veces mayor que la impedancia de salida.

    Zin.total > 10*Zout

    La impedancia total de entrada es sencillamente la de una entrada (Zin) dividida por el número de copias que hemos sacado de la señal (siguiendo el cálculo de impedancias en paralelo, pues no estamos haciendo otra cosa que poner entradas en paralelo):

    Zin
    Zin.total = -----
    N

    Y por tanto el número máximo de divisiones (Nmax) de señal viene dado por:

    Zin
    Nmax = -----
    10*Zout

    Por ejemplo, para amplificadores de potencia con 20k (20000) ohmios de entrada y un mezclador con una impedancia de salida de 150 ohmios, el número máximo de divisiones de señal que podremos realizar es de

    20000
    Nmax = ----- = 13'333
    10*150

    Por tanto en este caso podríamos sacar hasta 13 copias de la señal. Los mezcladores y otros dispositivos de gama alta suelen contar con impedancias de salida menores, por lo que habitualmente podremos dividir la señal más veces con equipos de gama alta.

    Otros paralelos. Amplificadores y cajas acústicas auto-amplificadas

    Estas reglas sobre el número de copias que se pueden sacar de una señal se cumplen tanto para un cable de "Y" o un latiguillo como para las divisiones de señal que se realizan con las conexiones de puenteo de los equipos.

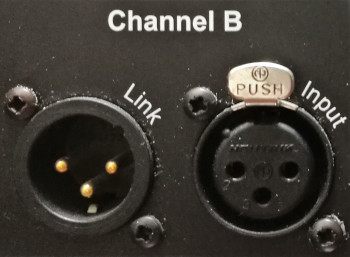

    Por lo general, las cajas auto-amplificadas cuentan con un conector de entrada y otro de salida (que puede etiquetarse en la serigrafía de formas diversas como "output", "thru" o "link"), que son en la mayor parte de los casos (puede haber contadas excepciones en las que la salida sea activa) la misma conexión, ya que están conectados pin a pin. Por lo tanto al ir conectando (puenteando) de una caja a otra lo que estamos haciendo es poner varias entradas en paralelo. En este caso Nmax correspondería al número de cajas.

    Aunque es habitual que los amplificadores tengan un conmutador de "paralelo" que pone en paralelo internamente un par de entradas, si carece de esta funcionalidad o queremos llevar la señal a otra unidad, en los amplificadores también se usan los paralelos. Por ejemplo:


    • En un amplificador de gama baja que solamente cuenta con un conector de entrada por canal podemos usar un cable de "Y" si queremos que dos canales compartan una misma señal.
    • En un amplificador de gama media es habitual encontrar un conector de entrada y uno de salida por cada canal, o bien dos conectores de entrada con diferente conector (por ejemplo una entrada XLR y otra con un jack de 1/4"). En este caso utilizaremos un cable corto para pasar la señal de un canal a otro. En los amplificadores de gama más alta suele haber un conmutador para dividir la señal de entrada a los dos canales del amplificador, con lo cual no es necesario hacerlo con un cable externo.
    • También podemos utilizar un cable para enlazar la señal de un amplificador a otro, en cuyo caso Nmax es el número de amplificadores. Igualmente, los racks de amplificadores suelen contar con conectores de puenteo para pasar la señal de un rack a otro. En este caso habrá que tener en cuenta el número total de canales amplificadores que hay en total en todos los racks, siendo este número nuestro Nmax.

    Con respecto a dividir la señal con conexiones en paralelo hay que hacer una advertencia. Si se produce un corto circuito en una conexión, éste afectará a todos los equipos conectados en paralelo. Por ello, aunque la probabilidad de un cortocircuito sea baja, una alternativa a puentear muchos sistemas en paralelo sería la utilización de un amplificador de distribución.

    ¿Y al revés?. Mezclador pasivo

    No se debe usar la inversa de un cable de "Y" para sumar dos señales en una, ya que existe descompensación de impedancias a la salida. Si se desea mezclar varias señales de forma pasiva, los terminales de señal deben llevar una resistencia de carga de un valor elevado (por ejemplo, 1k ohmios, aunque el valor óptimo dependerá de los equipos utilizados), aunque hay que tener en cuenta que al ser una suma pasiva se pierde nivel.
